二極管在電路設計中有哪些作用?

2023-01-30 11:34:18

  二極管是用半導體材料(硅、硒、鍺等)制成的一種電子器件。二極管在電路設計中有很多做用途,往下閱讀深入了解二極管在電路設計中的作用。

  1、檢波作用

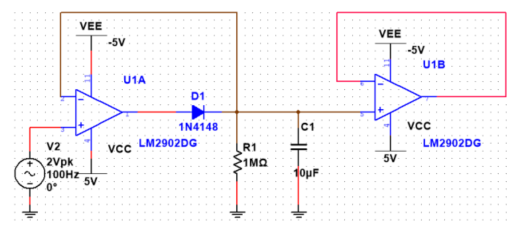

  峰值檢波電路檢測輸入信號幅度的最大值。其工作原理是:當輸入電壓幅值大于二極管正向電壓時,二極管導通,輸出電壓加到電容器C1上,電容器兩端充電。當輸入電壓幅度低于先前的輸入電壓幅度時,二極管處于反向偏置截止?fàn)顟B(tài)。此時,電容器兩端的電壓基本不變;如果再次輸入信號,則輸入電壓幅度必須高于此時電容器兩端的電壓(即,施加到二極管的正向電壓),然后才能接通二極管。

二極管

  2、續流作用

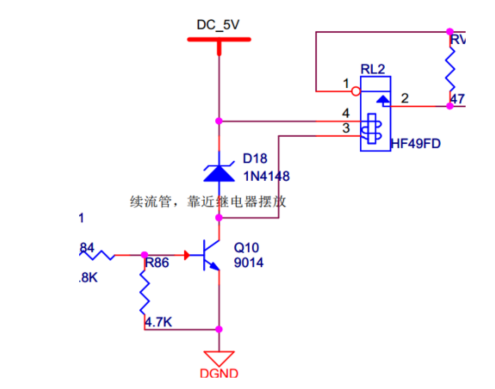

  續流二極管并聯連接在線圈兩端。當線圈通過電流時,它會在兩端產生感應電動勢。當電流消失時,其感應電動勢將在電路中的元件上產生反向電壓。當反向電壓高于原件的反向擊穿電壓時,如三極管,將被損壞。續流二極管在線路兩端并聯連接。當流過線圈的電流消失時,線圈產生的感應電動勢通過由二極管和線圈組成的回路做功而被消耗。它保護電路中其他部件的安全。常見的電路結構如下。

二極管

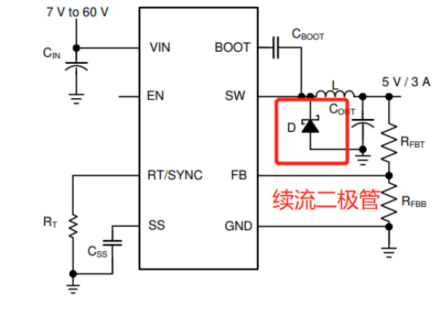

  或者BUCK芯片電路中的續流二極管

二極管


  3、防反作用

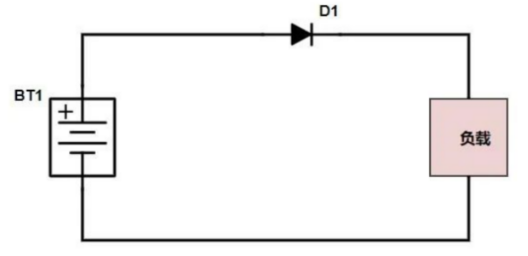

  在主電路中,一個二極管串聯連接,利用二極管的單向?qū)щ娦裕瑢?shí)現了最簡單可靠的低成本抗反向連接功能電路。這種低成本方案通常用于小電流場合,例如小玩具。因?yàn)槎O管傳導將具有0.7V(硅管)的傳導壓降,如果實際電流較大,則會產生熱損失,從而導致發熱。而且,如果反向連接電壓較大,超過反向截止電壓也會擊穿二極管本身,導致二極管失效,不能起到防反向連接的作用,從而不能起到保護后續電路的作用。

二極管

  4、穩壓作用

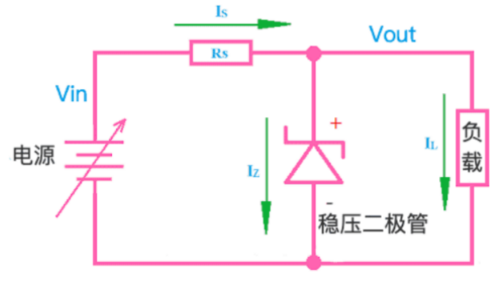

  具有穩壓功能的二極管稱為穩壓二極管,也稱齊納二極管。利用PN結的反向擊穿狀態,其電流可以在很大范圍內變化,而電壓基本不變。其基本電路結構如下圖所示。

二極管

  5、整流作用

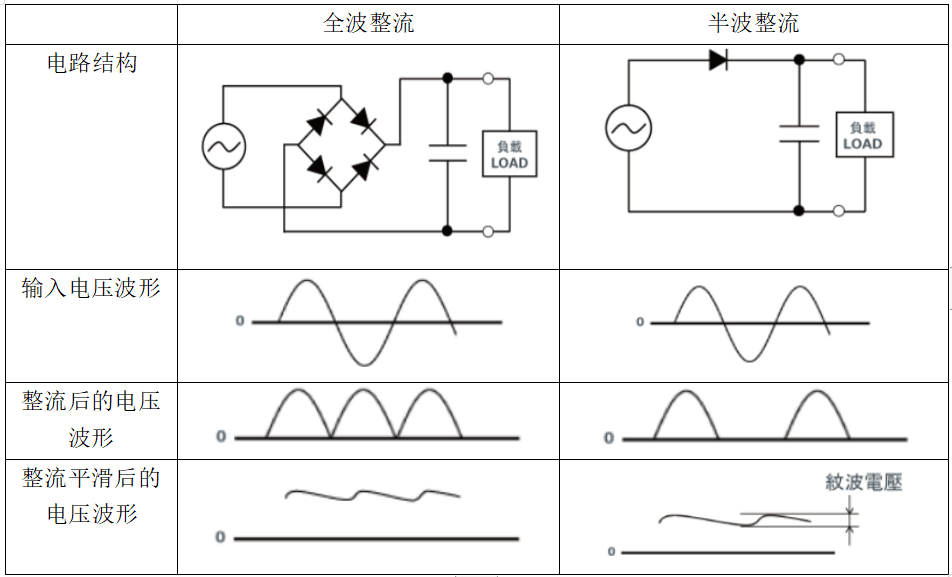

  整流電路的作用是將交流降壓電路輸出的電壓較低的交流電轉換成單向脈動性直流電,這就是交流電的整流過程,整流電路主要由整流二極管組成。經過整流電路之后的電壓已經不是交流電壓,而是一種含有直流電壓和交流電壓的混合電壓,習慣上稱單向脈動性直流電壓。

二極管
